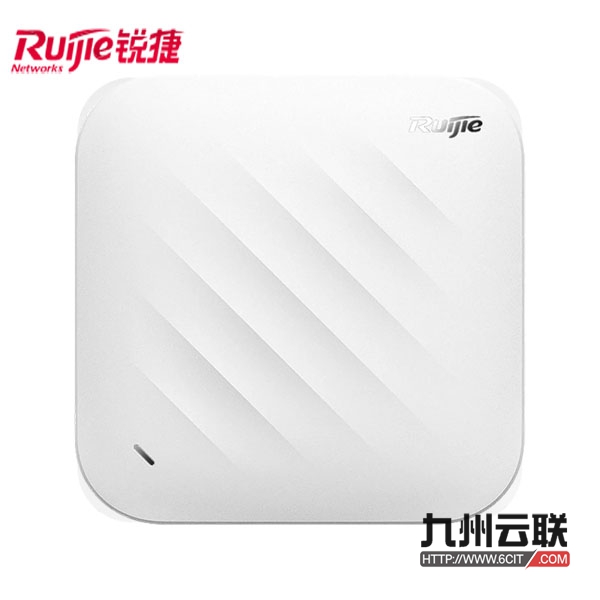

锐捷RG-AP9220室内放装型无线AP Wi-Fi 7双射频3.57Gbps通用级放装无线AP

锐捷RG-AP9220室内放装型无线AP Wi-Fi 7双射频3.57Gbps通用级放装无线AP

Wi-Fi 7双射频3.57Gbps通用级放装无线AP,RG-AP9220

推荐部署高教、政府、普教、金融、商业等室内场景。

产品特性:

2.5G光口+2.5G电口,组网更灵活

新一代Wi-Fi 7 技术,体验3.57Gbps高速无线

支持锐捷极简以太全光方案,一次部署,10年无忧

数字孪生新应用,集团WLAN运维效率提升30%

在线咨询索取资料 直接咨询客服询价

Wi-Fi 7双射频3.57Gbps通用级放装无线AP,RG-AP9220

推荐部署高教、政府、普教、金融、商业等室内场景。

产品特性:

2.5G光口+2.5G电口,组网更灵活

新一代Wi-Fi 7 技术,体验3.57Gbps高速无线

支持锐捷极简以太全光方案,一次部署,10年无忧

数字孪生新应用,集团WLAN运维效率提升30%

产品概述

RG-AP9220是锐捷网络面向高教、政府、普教、金融、商业等室内场景推出的Wi-Fi 7双射频通用级放装型无线接入点产品。

RG-AP9220支持802.11be、802.11ax、802.11ac Wave2、802.11ac Wave1和802.11n等协议。采用硬件独立的双射频设计,整机最大可提供3.57Gbps的无线接入速率,高速的接入速率让无线性能不再成为瓶颈。

RG-AP9220充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游、物联网等重要因素,配合锐捷无线控制器和RG-WIS产品完成无线用户数据转发、安全、访问控制和物联网应用拓展。

RG-AP9220可支持本地供电或以太网供电模式,可根据客户现场供电环境进行灵活选择;同时该产品支持壁挂和吸顶安装方式,可安全方便的安装于墙壁、天花板等各种位置,特别适合部署在中小型无线办公网、小开间、小型会议室、走廊等接入密度不高的无线场景。

产品特性

支持锐捷极简以太全光方案

RG-AP9220支持锐捷极简以太全光方案。

锐捷极简以太全光方案采用光纤线路替代传统的以太网线路,该方案具有网络扁平化、施工简便、布线美观、支持弹性网络升级等优点,较传统的以太网组网方案具备显著优势。

多业务端口设计

一个自适应独立以太网电口,支持标准802.3af/at受电,最高2.5Gbps的高速有线接入,实现无线与有线之间的高速传输转换。

一个自适应独立以太网光口,支持2.5Gbps SFP,可承担数据的高速传输,可适应不同客户现场的有线网络链路形态。

高速无线,省电更可靠

● 4096QAM高速接入速率

RG-AP9220采用双射频设计,采用新一代Wi-Fi无线标准802.11be协议;双射频同时开启,高达3.57Gbps的高速无线,带来高速完满体验。

● OFDMA高密用户接入

RG-AP9220支持802.11be标准的OFDMA功能,将WLAN信道分为多个更窄的子信道,每个用户占用一个或多个子信道。通过AP调度,可以支持多个用户同时接收、发送报文,减少用户间的竞争和退避,降低网络延时,提高网络效率。

高密部署与接入环境下,单用户的理论最高速率可提升至802.11ax的2.4倍。

● 先进的Wi-Fi技术

支持的射频传输技术

动态频率选择(Dynamic frequency selection , DFS):设备可检测环境中的相同频率信号,动态切换传输工作频率,以避免与其他设备发生同频干扰。

循环延迟/循环移位(Cyclic delay/shift diversity , CDD/CSD):改善下行射频性能,将空间分集转换为频率分集,避免码间串扰, 从而降低误码率, 有效减少信号失真。

最大比合并(Maximum ratio combining , MRC):改善接收端的信号质量,提高接收信号的可靠性和性能。

支持的射频信道编码技术

空时分组编码(Space-time block coding , STBC):增加覆盖范围,改善接收距离,提高数据传输的可靠性。

低密度奇偶校验(Low-density parity check , LDPC):提高纠错效率和吞吐量。

发射波束成形(Transmit beam-forming , TxBF):扩大特定设备的信号覆盖范围和可靠性,从而提升数据速率。

● 智能识别功能

支持终端智能识别,能够识别出iOS、Android等智能移动终端和PC机。结合智能识别和RG-WIS系统,可实现基于无线终端类型的可视化无线网络管理,以及一键网络优化。

● 智能化的本地转发

RG-AP9220继承了锐捷网络的智能本地转发技术,突破了无线控制器的流量瓶颈的限制。通过锐捷无线控制器,可灵活预配置RG-AP9220产品的数据转发模式。根据SSID名称或者用户VLAN以决定是需要经过无线控制器转发,还是直接进入有线网络进行数据交换。

通过本地转发技术可以将延迟敏感、传输要求实时性高的数据分类通过有线网络转发,可以大大缓解无线控制器的流量压力,更好的适应802.11be网络高流量传输的要求。

● 丰富的服务质量保证(QoS)

RG-AP9220支持丰富的服务质量保证(QoS),支持WLAN/AP/STA多种模式的带宽限制、支持对不同业务数据定义优先级的WMM(Wi-Fi Multimedia)等,实现了及时、定量的影音传输能力,保证多媒体的顺畅应用。

RG-AP9220支持的组播转单播技术,解决了无线网络中视频点播等组播应用下的掉包、时延大导致视频不流畅的问题,提升组播视频业务在无线网络中的体验。

全面安全防护更易用

● 全面的无线安全防护

配合锐捷网络一体化网管系统RG-SNC以及RG-WS系列无线控制器,RG-AP9220具备WIDS(无线入侵检测)、射频干扰定位、流氓AP的反制、防ARP欺骗、DHCP安全保护等一系列无线安全防护功能,从根本上为用户构建安全可靠的无线网络。

● 多种易用性认证方式

通过搭配锐捷认证系统,支持无感知、短信和二维码访客等多种高效便捷的认证方式。

无线用户通过无感知认证方式接入网络,仅需首次输入账号和密码,避免了开机后再次输入账号密码的过程,让用户一次认证即可轻松上网。

通过短信认证方式的访客接入无线网络后会弹出认证页面,访客可以通过自己的手机号码进行注册,按照接收的短信中的账号密码进行上网操作。

二维码认证是另一种方便访客上网的方式,访客接入无线网络后,可获得二维码提示,通过被访者(员工)的授权后即可访问网络,访客行为与被访者直接关联,提供更高的安全性。

灵活的设备管理模式

● 胖瘦云模式灵活切换

RG-AP9220支持胖(Fat)瘦(Fit)云(Cloud)模式的灵活切换,在瘦(Fit)模式下更能实现快速配置安装使用,而完善的远程管理也大幅提高了无线网络的运维管理效率。

● Web界面管理

RG-AP9220提供Web管理界面,也支持通过AC的Web界面进行管理,不仅轻松搞定无线配置,更能够整体运营无线网络。通过AC的Web界面不仅能够管理AP,还能管理AP下联的用户,可以对用户进行限速和限制用户连入网络等行为,方便运维人员对无线的规划和运维。

● 与网管软件的联动

RG-AP9220可以与锐捷网管软件RG-SNC联动,网管软件RG-SNC可以实现对网络中所有无线控制器和无线AP的管理,包括设备的配置备份,设备状态的查询,提供无线热敏图来显示无线AP在实际环境中的无线信号分布状态。

● 小型分支办公All-in-One

RG-AP9220在企业的小型分支办公场景中,既能为办公区域提供无线接入服务,又能充当VPN网关角色,实现AP+VPN网关的All-in-One,为用户简化网络部署、节约建设成本。

● PPPoE

RG-AP9220支持PPPoE client功能,可通过PPPoE方式接入互联网,使得分支办公区域不需要另外架设网关即可接入互联网。

● NAT

RG-AP9220支持NAT功能,为分支办公的局域网与互联网之间提供NAT地址转换。

● IPsec VPN

RG-AP9220支持IPsec VPN,使得分支办公区域可与办公总部之间建立IPsec VPN隧道,实现总部与所有分支办公区域之间的局域网互联。

方案扩展能力

锐捷WIS云管理网络(简称WIS云网)解决方案提供网络采购、规划、部署、验收、运营的全生命周期云管理网络服务。AP接入WIS云网后,可通过WIS云网提供的云管理、云运维、云认证及其他增值服务,满足从规划到部署,从验收到运维等多场景需求。

● 整网云化管理

WIS云网支持对多种类型设备(AP、AC、交换机、网关、路由器设备)的一体化管控,可支持多分支网络设备添加或批量导入、在线状态监控、配置下发、升级、重启、配置备份和恢复等远程运维管理操作,支持整网拓扑自动发现及拓扑状态监控。

● 无线网络可视化

WIS的概况功能模块,从总览、体验、用户、设备、环境等5大维度切入,让用户清晰了解到当前网络运行状况,包括网络基础概况:设备稳定度、设备健康状况,用户稳定度,网络信号覆盖情况、网络关联情况;用户使用状况:用户活跃度(网络依赖度),用户在线体验及分析;网络饱和度:网络容量利用率和信道利用率。

● 网络智能诊断

WIS提供针对无线网络的一键诊断功能,根据各个检测项目的检测结果,给出网络健康指数。用户可以根据这个健康指数来快速了解当前网络的健康状况。支持问题区域、问题AP、问题终端定位,提出若干存在隐患的问题点,并给出相应的优化建议,防范于未然。

硬件规格

尺寸与重量

RG-AP9220
产品尺寸(宽×深×高) 200mm×200mm×46.8mm
运输尺寸(宽×深×高) 500mm×390mm×260mm
产品重量 主机:0.56kg
挂架:34g
运输重量 单台0.8kg
安装方式 吸顶、壁挂
防盗锁 暗锁、明锁

射频规格

RG-AP9220
射频设计 双射频设计,整机支持4条空间流
Radio1:2.4GHz,2条流,2×2,MIMO
Radio2:5GHz,2条流,2×2,MIMO
工作频段 Radio1:802.11b/g/n/ax/be,2.400GHz~2.4835GHz
Radio2:802.11a/n/ac/ax/be,5.150GHz~5.350GHz,5.470GHz ~ 5.725GHz,5.725 GHz ~ 5.850GHz
注意:工作频段根据不同国家配置有所变化
传输速率 整机最大接入速率:2.4GHz+5GHz,3.57Gbps
Radio1:2.4GHz,0.688Gbps
Radio2:5GHz,2.882Gbps
速率集 支持如下802.11协议数据速率,单位Mbps
2.4 GHz
● 802.11b:1,2,5.5,11
● 802.11g:1,2,5.5,6,9,11,12,18,24,36,48,54
● 802.11n:6.5 ~ 300(MCS0 ~ MCS15,NSS = 1 ~2,HT20 ~ HT40)
● 802.11ax:7.3 ~ 573.5(MCS0 ~ MCS11,NSS = 1 ~ 2,HE20 ~ HE40)
● 802.11be:7.3 ~ 688.2(MCS0~MCS13,NSS = 1 ~ 2,EHT20 ~ EHT40)
5GHz
● 802.11a:6,9,12,18,24,36,48,54
● 802.11n:6.5 ~ 300(MCS0 ~ MCS31,NSS = 1 ~ 2,HT20 ~ HT40)
● 802.11ac:6.5 ~ 1733.3(MCS0 ~ MCS9,NSS = 1 ~ 2,VHT20 ~ VHT160)
● 802.11ax:7.3 ~ 2402(MCS0 ~ MCS11,NSS = 1 ~ 2,HE20 ~ HE160)
● 802.11be:7.3 ~ 2882.4(MCS0~MCS13,NSS = 1 ~ 2,EHT20 ~ EHT160)
数据包聚合 A-MPDU(Tx/Rx),A-MSDU(Tx/Rx)
天线类型 内置智能天线
天线增益 2.4GHz峰值增益3dBi
5GHz峰值增益3dBi
最大发射功率 2.4GHz频段:23dBm
5GHz频段:24dBm
注意:实际发射功率遵照不同国家和地区法规而有所不同。
功率调整步长 1dBm
射频技术 802.11b射频信道编码:直接序列扩展频谱(DSSS)
802.11a/g/n/ac射频调制:正交频分复用(OFDM)
802.11ax射频调制:正交频分多址接入(OFDMA)
802.11be射频调制:正交频分多址接入(OFDMA)
调制类型 802.11b:BPSK、QPSK、CCK
802.11a/g/n:BPSK、QPSK、16-QAM、64-QAM
802.11ac:BPSK、QPSK、16-QAM、64-QAM、256-QAM
802.11ax:BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM
802.11be:BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM、4096-QAM

接口规格

RG-AP9220
固化业务接口 ● 2.5G/PoE IN:1个100/1000/2500 Base-T自适应以太网接口,支持IEEE 802.3af/at标准PoE受电
● 2.5G SFP:1个2.5 SFP接口,兼容1G
物联网 支持蓝牙5.3
支持通过蓝牙串口远程维护
固化管理接口 1个RJ45的Console口
状态指示灯 1个系统状态指示灯
按键 1个复位按键
● 短按小于2秒设备重启
● 长按大于5秒恢复出厂设置

电源与功耗

RG-AP9220
受电类型 AP支持2种受电方式:
● DC受电,输入电压电流48V/0.54A
● PoE/PoE+以太网受电,满足802.3af/at以太网供电标准
注意:如果DC电源和以太网供电同时接入,DC电源优先于以太网供电。
整机最大功耗 16W



受电模式 PoE受电(802.3af) PoE+受电(802.3at) DC受电
供电端输出功耗 12.95W 30W 30W
Radio1(2.4GHz) 支持
2×2 MIMO,20MHz
支持
2×2 MIMO,40MHz
支持
2×2 MIMO,40MHz
Radio2(5GHz) 支持
2×2 MIMO,40MHz
支持
2×2 MIMO,160MHz
支持
2×2 MIMO,160MHz
有线接口 支持 支持 支持
BLE 支持 支持 支持



环境与可靠性

RG-AP9220
温度 工作温度:-10°C~50°C
存储温度:-40°C~70°C
说明:在海拔1800~5000米范围内,海拔每升高220米,最高温度规格降低1℃。
海拔 工作海拔:-500米~3000米
存储海拔:-500米~5000米
湿度 工作湿度:5%RH~95%RH(无凝结)
存储湿度:5%RH~95%RH(无凝结)
平均无故障时间(MTBF) 在25℃工作温度下,可达250,000小时

认证与法规

RG-AP9220
安全法规 遵循 GB 4943.1,IEC62368-1
EMC法规 遵循 GB/T 17618,GB/T 19286,EN300386
认证 SRRC

说明:Wi-Fi在不同频段、协议、传输速率时的射频性能如下表所示,具体解释权归锐捷网络所有。

Wi-Fi射频性能

RG-AP9220
频段和协议 传输速率 每发射链最大发射功率 每接收链接收灵敏度
2.4 GHz 802.11g 6 Mbps 23 dBm -91 dBm
24 Mbps 22 dBm -85 dBm
36 Mbps 21 dBm -80 dBm
54 Mbps 21 dBm -74 dBm
2.4 GHz 802.11n (HT20) MCS0 23 dBm -85 dBm
MCS7 20 dBm -67 dBm
2.4 GHz 802.11n (HT40) MCS0 23 dBm -82 dBm
MCS7 20 dBm -64 dBm
2.4 GHz 802.11ax (HE20) MCS0 23 dBm -85 dBm
MCS11 16 dBm -58 dBm
2.4 GHz 802.11ax (HE40) MCS0 23 dBm -82 dBm
MCS11 16 dBm -54 dBm
2.4 GHz 802.11be (EHT40) MCS0 23 dBm -82 dBm
MCS11 16 dBm -54 dBm
5 GHz 802.11a 6 Mbps 24 dBm -91 dBm
24 Mbps 23 dBm -85 dBm
36 Mbps 23 dBm -80 dBm
54 Mbps 21 dBm -74 dBm
5 GHz 802.11n (HT20) MCS0 22 dBm -85 dBm
MCS7 20 dBm -67 dBm
5 GHz 802.11n (HT40) MCS0 22 dBm -82 dBm
MCS7 20 dBm -64 dBm
5 GHz 802.11ac (VHT20) MCS0 22 dBm -85 dBm
MCS7 20 dBm -67 dBm
5 GHz 802.11ac (VHT40) MCS0 22 dBm -82 dBm
MCS9 18 dBm -57 dBm
5 GHz 802.11ac (VHT80) MCS0 22 dBm -82 dBm
MCS9 18 dBm -56 dBm
5 GHz 802.11ax (HE20) MCS0 22 dBm -85 dBm
MCS11 17 dBm -58 dBm
5 GHz 802.11ax (HE40) MCS0 22 dBm -82 dBm
MCS11 17 dBm -54 dBm
5 GHz 802.11ax (HE80) MCS0 22 dBm -82 dBm
MCS9 18 dBm -56 dBm
MCS11 17 dBm -52 dBm
5 GHz 802.11ax (HE160) MCS0 22 dBm -79 dBm
MCS9 18 dBm -53 dBm
MCS11 17 dBm -50 dBm
5 GHz 802.11be (EHT80) MCS0 22 dBm -82 dBm
MCS9 18 dBm -56 dBm
MCS11 17 dBm -52 dBm
MCS13 15 dBm -46 dBm
5 GHz 802.11be (EHT160) MCS0 22 dBm -79 dBm
MCS9 18 dBm -53 dBm
MCS11 17 dBm -50 dBm
MCS13 15 dBm -44 dBm

软件规格

基本信息

RG-AP9220
适配软件版本 RGOS11.9(6)W3B19或之后版本

WLAN

RG-AP9220
BSSID数 整机最大可划分32个BSSID,每个射频最多16个BSSID
WLAN服务 最大WLAN ID数:16
用户管理 支持SSID隐藏
支持频段引导
支持每个SSID可配置单独的认证方式、加密机制、VLAN属性
支持边缘智能感知(RIPT)
支持终端智能识别技术(需要AC配合)
支持基于终端数或流量的智能负载均衡
用户数限制 支持基于SSID的用户数限制
支持基于射频卡的用户数限制
带宽限制 支持基于STA/SSID/AP的限速
CAPWAP 支持IPv4/IPv6 CAPWAP
AP和AC之间支持L2/L3层网络拓扑
AP可以自动发现可接入的AC
AP可以自动从AC更新软件版本
AP可以自动从AC下载配置
CAPWAP可穿透NAT
CAPWAP隧道支持MTU设置与分片
CAPWAP数据通道支持加密
CAPWAP控制通道支持加密
数据转发 支持集中转发,本地转发
无线漫游 支持二层、三层漫游
无线定位 支持MU设备定位

安全与认证

RG-AP9220
认证与加密 支持RADIUS协议(Remote Authentication Dial-In User Service,远程认证拨号用户服务)
支持EXEC授权,支持指定Radius报文的源IP,支持的其他厂商认证,支持内置认证服务器
支持PSK、Web、802.1x、WPA、WPA2、WPA3等认证方式
支持微信认证,二维码访客认证,短信认证,无感知认证
数据加密:支持WEP(64/128位)、WPA(TKIP)、WPA-PSK、WPA2(AES)、WPA3
数据帧过滤 支持白名单、静态黑名单、动态黑名单
WIDS 支持WIDS (Wireless Intrusion Detection System,无线入侵检测系统)
支持用户隔离
支持非法AP检测及反制
ACL 支持IP标准ACL,MAC扩展ACL,IP扩展ACL,专家级ACL,IPv6 ACL
支持基于时间的ACL
支持基于二层接口关联ACL
支持基于三层接口关联ACL
支持基于WLAN接口关联入方向的ACL
支持基于802.1x认证的动态ACL下发(需要AC配合)
CPP 支持CPP (CPU Protect Policy,CPU保护策略)
NFPP 支持NFPP (Network Foundation Protection Policy,基础网络保护策略)
支持ARP,ICMP,DHCP抗攻击

交换路由

RG-AP9220
IPv4业务 支持静态IPv4地址和DHCP获取IPv4地址
支持NAT,支持FTP ALG,DNS ALG
IPv6业务 支持IPv6 SAVI
支持IPv6编址、邻居发现协议(ND)、IPv6 ND proxy、ICMPv6、IPv6 Ping
支持IPv6 DHCP Client
IP路由 IPv4/IPv6静态路由
组播 支持组播转单播
VPN 支持PPPoE client
支持IPsec VPN

网管与监控

RG-AP9220
网络管理 支持NTP Server、NTP Client
支持SNTP Client
支持SNMP v1/v2C/v3
支持故障检测及报警
支持信息统计及日志
网管平台 支持Web管理
用户接入管理 支持通过Console, Telnet, SSH, FTP client, FTP server, and TFTP client管理
Fat/Fit/Cloud模式切换 当工作在Fit(瘦)模式时,可通过AC系列无线控制器切换为Fat模式
当工作在Fat(胖)模式时,可通过本地控制口、Telnet方式切换为Fit模式
当工作在Cloud(云)模式时,可通过锐捷公有云管理
