产品特性
多业务端口设计
RG-AP680-A(V3)整机最高可支持2G的有线接入速率。
一个自适应以太网电口,提供最高1G的高速有线接入;一个自适应以太网光口,提供最高2.5G的高速有线接入;实现无线与有线之间的高速传输转换。
高速无线,省电更可靠
- 1024QAM高速接入速率RG-AP680-A(V3)采用双射频设计,采用新一代Wi-Fi无线标准802.11ax协议;双射频同时开启,高达2.975Gbps的高速无线速率,带来高速完满体验。
RG-AP680-A(V3)支持802.11ax标准的OFDMA功能,将WLAN信道分为多个更窄的子信道,每个用户占用一个或多个子信道。通过AP调度多个用户可以同时接收、发送报文,减少用户间的竞争和退避,降低网络延时,提高网络效率。
高密部署与接入环境下,单用户的平均速率最高可提升至802.11ac的4倍。
大量的节能新技术被应用到了RG-AP680-A(V3)中,包括单天线待机技术、动态MIMO省电技术、增强型自动省电传送技术以及逐包功率控制技术等,结合高性能的电源设计,使得RG-AP680-A(V3)提供高速无线接入的同时,轻松节省电能。
支持终端智能识别,能够识别出iOS、Android等智能移动终端和PC机。联动锐捷的RG-WIS系统,可实现基于无线终端类型的可视化无线网络管理,以及一键网络优化。
RG-AP680-A(V3)产品支持WDS(无线分布式系统)技术,可提供AP覆盖或无线网桥。在3KM的距离下,可以完成高性能的无线桥接。同时还支持点对多点(CPE应用场景)的网桥功能,使无线组网更加灵活。满足了大范围无线覆盖、远距离高速无线互联的网络需求,灵活解决了无线部署的难题。
RG-AP680-A(V3)继承了锐捷网络的智能本地转发技术,突破了无线控制器的流量瓶颈的限制。通过锐捷无线控制器的配合,可灵活预配置RG-AP680-A(V3)产品的数据转发模式,根据SSID名称或者用户VLAN以决定是否需要经过无线控制器转发,或直接进入有线网络进行数据交换。
通过本地转发技术可以将延迟敏感、传输要求实时性高的数据分类通过有线网络转发,可以大大缓解无线控制器的流量压力,更好的适应802.11ax网络高流量传输的要求。
RG-AP680-A(V3)支持丰富的服务质量保证(QoS),支持WLAN/AP/STA多种模式的带宽限制、支持对不同业务数据定义优先级的WMM(Wi-Fi Multimedia)等,实现了影音传输能及时、定量、保证多媒体的顺畅应用。
RG-AP680-A(V3)支持的组播转单播技术解决了无线网络中视频点播等组播应用下掉包、时延大导致视频不流畅的问题,优化了组播视频业务在无线网络中的体验。
全面安全防护更易用
RG-AP680-A(V3)支持Web、802.1x、MAC地址、本地认证等多种用户准入认证方式供客户选择。不仅如此,RG-AP680-A(V3)全面支持锐捷GSN(Global Security Network)全局安全网络解决方案。遵从标准的网络访问控制体系,从用户的接入、授权、主机的合规到网络行为监控、网络攻击防治等多个层面,对网络准入进行了严格的定义,并通过这种控制,实现了“入网即认证、入网即安全”的建设理念。
通过虚拟无线接入点(Virtual AP)技术,RG-AP680-A(V3)最大可提供32个虚拟AP;每张射频卡最大提供16个虚拟AP,网管人员可以对使用相同SSID的子网或VLAN单独实施加密和隔离,并可针对每个SSID灵活的配置单独的认证方式、加密机制等。
配合锐捷网络一体化网管系统RG-SNC以及RG-WS系列无线控制器,RG-AP680-A(V3)具备WIDS(无线入侵检测)、射频干扰定位、流氓AP的反制、防ARP欺骗、DHCP安全保护等一系列无线安全防护功能,从根本上为用户构建安全可靠的无线网络。
通过搭配锐捷认证系统或多业务AC,支持无感知,短信和二维码访客等多种高效便捷的认证方式。
无线用户通过无感知认证方式接入网络,仅需首次输入账号和密码,避免了开机后再次输入账号密码的过程,让用户一次认证即可轻松上网。
通过短信认证方式的访客接入无线网络后会弹出认证页面,访客可以通过自己的手机号码进行注册,按照接收的短信中的账号密码进行上网操作。
二维码认证是另一种方便访客上网的方式,访客接入无线网络后,可获得二维码提示,通过被访者(员工)的授权后即可访问网络,访客行为与被访者直接关联,提供更佳安全性。
灵活的设备管理模式
RG-AP680-A(V3)支持胖(Fat)瘦(Fit)模式的灵活切换,在Fit(瘦)模式下更能实现零配置安装使用,而完善的远程管理也大幅提高了无线网络的运维管理效率。
RG-AP680-A(V3)提供AC和AP的Web管理界面,不仅轻松搞定无线配置,更能够整体运营无线网络,通过AC的Web界面不仅能够管理AP还能管理AP下联的用户,可以对用户进行限速和限制用户连入网络等行为,方便运维人员对无线的规划和运维。
RG-AP680-A(V3)可以与锐捷网管软件RG-SNC联动,网管软件RG-SNC可以实现对网络中所有无线控制器和无线AP的管理,包括设备的配置备份,设备状态的查询,提供无线热敏图来显示无线AP在实际环境中的无线信号分布状态。
小型分支办公All-in-One
RG-AP680-A(V3)在企业的小型分支办公场景中,既能为办公区域提供无线接入服务,又能充当VPN网关角色,实现AP + VPN网关的All-in-One,为用户简化网络部署、节约建设成本。
RG-AP680-A(V3)支持PPPoE client功能,可通过PPPoE方式接入互联网,使得分支办公区域不需要另外架设网关即可接入互联网。
RG-AP680-A(V3)支持NAT功能,为分支办公的局域网与互联网之间提供NAT地址转换。
- IPsec VPN
RG-AP680-A(V3)支持IPsec VPN,使得分支办公区域可与办公总部之间建立IPsec VPN隧道,实现总部与所有分支办公区域之间的局域网互联。
技术参数
尺寸与重量 |
RG-AP680-A(V3) |
产品尺寸(宽×高×深) |
251mm×168mm×64mm |
重量 |
主机:1.0kg
主机挂架:0.6kg
抱杆/吸顶固定架:0.3kg |
安装方式 |
吸顶、抱杆 |
挂架尺寸(宽×高×深) |
主机挂架:130mm×231mm×39mm
抱杆/吸顶固定架:120mm×124mm×43mm |
挂机孔洞间距 |
主机挂架:100mm×100mm
抱杆/吸顶固定架:65mm×105mm |
挂架孔洞直径 |
主机挂架:7mm
抱杆/吸顶固定架:9mm |
抱杆直径 |
50mm~140mm |
射频规格 |
RG-AP680-A(V3) |
射频设计 |
双射频
整机支持4条空间流
Radio1:2.4GHz,2条流:2×2,MU-MIMO
Radio2:5GHz,2条流:2×2,MU-MIMO |
工作频段 |
Radio1:802.11b/g/n/ax:2.400GHz ~ 2.483GHz
Radio2:802.11a/n/ac/ax:5.150GHz~5.350GHz,5.470GHz~5.850GHz
注意:工作频段根据不同国家配置有所变化 |
传输速率 |
Radio1:2.4GHz,575Mbps
Radio2:5GHz,2.4Gbps
整机最大接入速率
2.4GHz+5GHz,2.975Gbps |
天线类型 |
内置全向天线 |
天线增益 |
2.4GHZ:4dBi
5GHZ:6dBi |
最大发射功率 |
28dBm
注意:实际发射功率遵照不同国家和地区法规而有所不同。 |
功率调整步长 |
1dBm |
调制类型 |
802.11b:BPSK、QPSK、CCK
802.11a/g/n:BPSK、QPSK、16-QAM、64-QAM、256-QAM
802.11ac:BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM
802.11ax:BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM |
接收灵敏度 |
802.11b:-96dBm(1Mbps),-93dBm(5Mbps),-89dBm(11Mbps)
802.11a/g:-91dBm(6Mbps),-85dBm(24Mbps),-80dBm(36Mbps),-74dBm(54Mbps)
802.11n:-90dBm(MCS0),-70dBm(MCS7),-89dBm(MCS8),-68dBm(MCS15)
802.11ac:20MHz:-88dBm(MCS0),-63dBm(MCS9)
802.11ac:40MHz:-85dBm(MCS0),-60dBm(MCS9)
802.11 ac:80MHz:-85dBm(MCS0),-60dBm(MCS9)
802.11ax:80MHz:-82dBm(MCS0),-57dBm(MCS9),-52dBm(MCS11)
802.11ax :160MHz: -45dBm(MCS10),-43dBm(MCS11) |
接口规格 |
RG-AP680-A(V3) |
物联网 |
蓝牙5.0
支持通过蓝牙串口远程维护
支持Zigbee、RFID、Thread等物联网协议(通过软件升级支持) |
固化业务接口 |
上联:
1个10/100/1000Base-T自适应以太网接口,支持IEEE 802.3af与802.3at标准PoE受电
1个2.5G SFP接口,兼容支持1G SFP |
固化管理接口 |
1个RJ45的Console接口 |
状态指示灯 |
3个桥接指示灯
1个系统指示灯 |
按键 |
1个复位按键 |
电源与功耗 |
RG-AP680-A(V3) |
受电类型 |
1)DC受电(输入电压电流:48V/0.35A)
2)PoE/PoE+以太网受电(满足802.3af/at以太网供电标准) |
整机最大功耗 |
12.95W |
环境与可靠性 |
RG-AP680-A(V3) |
温度 |
工作温度:-40°C~65°C
存储温度:-40°C~85°C
说明:在海拔3000~5000米范围内,海拔每升高220米,最高温度规格降低1℃。 |
湿度 |
工作湿度:0%RH~100%RH(无凝结)
存储湿度:0%RH~100%RH(无凝结) |
防尘防水等级 |
IP68 |
防腐蚀等级 |
EN300 0019 Class C |
安全法规 |
遵循GB 4943.1、IEC 60950-1、IEC 60825-1 |
EMC法规 |
遵循EN 300386,GB/T 19286,GB/T 17618 |
软件规格 |
RG-AP680-A(V3) |
WLAN功能 |
最大接入用户数 |
1024 |
虚拟AP服务 |
整机最大可划分32个/单射频16个 |
SSID隐藏 |
支持 |
每个SSID可配置单独的认证方式、加密机制,VLAN属性 |
支持 |
边缘智能感知(RIPT) |
支持 |
终端智能识别技术 |
支持 |
基于终端数或流量的智能负载均衡 |
支持 |
用户数限制 |
支持基于SSID的用户数限制
支持基于射频卡的用户数限制 |
带宽限制 |
支持基于STA/SSID/AP的限速 |
安全功能 |
支持PSK、Web等认证方式 |
支持 |
数据加密 |
支持WPA(TKIP)、WPA-PSK、WPA2(AES)、WPA3、WEP(64/128位) |
支持微信认证 |
支持 |
支持二维码访客认证 |
支持 |
支持短信认证 |
支持 |
支持无感知认证 |
支持 |
数据帧过滤 |
支持白名单、静态黑名单、动态黑名单 |
用户隔离 |
支持 |
非法AP检测及反制 |
支持 |
动态ACL下发 |
支持 |
RADIUS协议 |
支持 |
CPU保护策略(CPP) |
支持 |
基础网络保护策略(NFPP) |
支持 |
IPv6 SAVI |
支持 |
路由交换功能 |
IPv4地址 |
支持静态IP地址或DHCP获取 |
组播 |
支持组播转单播 |
PPPoE |
支持PPPoE client |
VPN |
支持IPsec VPN |
NAT |
支持(含FTP ALG/DNS ALG) |
管理维护 |
网络管理 |
支持通过Telnet、TFTP管理;
支持Web管理 |
无线定位 |
支持RBIS |
无线营销 |
支持WMC/MCP |
故障检测及报警 |
支持 |
信息统计及日志 |
支持 |
Fat/Fit模式切换 |
当工作在Fit(瘦)模式时,可通过AC系列无线控制器切换为Fat模式;
当工作在Fat(胖)模式时,可通过本地控制口、Telnet方式切换为Fit模式 |
订购信息
产品型号 |
产品描述 |
RG-AP680-A(V3) |

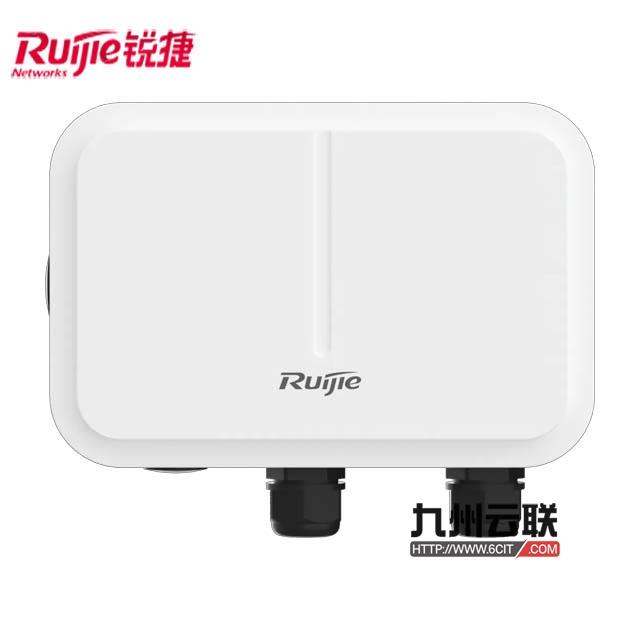

Wi-Fi 6双射频通用级工业型无线接入点;内置全向天线,整机最大支持4条空间流,整机最高接入速率2.975Gbps,可支持802.11a/b/g/n/ac和802.11ax工作,胖/瘦模式切换、802.3af供电和本地供电 |
