H3C WS5820-WiNet系列交换机

H3C WS5820-WiNet系列交换机

H3C交换机 450 0

H3C WS5820-WINET交换机是新华三技术有限公司(以下简称H3C公司)自主开发的二层千兆以太网交换机产品,是为要求具备高性能、高端口密度且易于安装的网络环境而设计的智能型可网管交换机。

H3C WS5820-WINET系列以太网交换机提供10/100/1000Base-T自适应以太网端口或SFP光口、10G SFP+光口。在企业网中,可以作为接入设备提供千兆到桌面应用;在城域网或者行业用户中,向下可以提供千兆接入最终用户或汇接低端交换机,向上可以通过千兆万兆光纤或者链路聚合汇聚到大容量的L3交换机。



在线咨询索取资料 直接咨询客服询价

丰富的业务性能

支持Internet宽带接入,主要支持中小企业网用户的千兆接入,提供千兆端口接入,千兆上行接口。支持Jumbo Frame,支持802.1X,MAC认证,端口安全,支持LACP协议,支持4K个VLAN,支持最大16K MAC地址及黑洞MAC等特性,支持基于端口的二三层优先级自动映射,支持基于端口的镜像,支持重定向,支持端口隔离,支持访问控制列表,支持端口限速,支持丰富以太网IPv6功能。

完备的安全控制策略

H3C WS5820-WINET系列交换机支持创新的单端口多认证Triple功能,在客户端形式多样的网络环境中,不同客户端支持的接入认证方式有所不同,例如,有的客户端只能进行MAC地址认证(比如打印机终端),有的用户主机进行802.1X认证,有的用户主机只希望通过Web访问进行Portal认证。为了灵活适应这种网络环境的多认证需求,WS5820-WINET系列交换机支持单端口多认证的统一部署方式,使得用户可以选择任何一种适合的认证机制来进行认证,且只需要通过一种方式的认证即可实现接入。客户端提供Guest Vlan功能,使得为被授权的访问端只能接入访问特定的资源,并且会采取相应的策略,例如可以获得802.1x客户端、升级客户端或者获得其他的升级程序等等。支持Secure Shell V2(SSH V2)特性可以提供安全的信息保障和强大的认证功能,以保护以太网交换机不受诸如IP地址欺诈、明文密码截取等等攻击。

ARP攻击和ARP病毒作为局域网安全的第一大威胁,H3C WS5820-WINET系列交换机支持丰富的ARP防御功能,例如ARP Detection,实现用户合法性检查功能和ARP报文有效性检查功能,ARP限速,避免大量ARP报文对CPU进行冲击等等。

H3C WS5820-WINET系列交换机支持EAD(终端准入控制)功能,配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系,通过对网络接入终端的检查、隔离、修复、管理和监控,使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理,提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。

丰富的QoS策略

H3C WS5820-WINET系列交换机支持支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR三种模式。同时还支持入/出方向双向ACL、支持流量监管CAR功能、支持出/入方向的端口/流镜像,用于对指定端口上的报文进行监控,将端口上的数据包复制到监控端口,以进行网络检测和故障排除。同时H3C WS5820-WINET系列交换机还支持sFlow功能,对网络上的数据包进行采样,在千兆/万兆高速的网络上精确地监控网络流量,用于对网络流量进行统计分析和控制。

出色的管理性

H3C WS5820-WINET系列交换机支持SNMPv1/v2/v3(Simple Network Management Protocol),可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行,Web网管,TELNET,使设备管理更方便,并且支持SSH2.0等加密方式,使得管理更加安全。

H3C WS5820-WINET系列交换机支持基于MAC地址划分VLAN,很好的解决了移动办公的智能灵活管理;结合特有的基于全局和VLAN下发ACL策略,在简化用户配置的同时,也大幅节约了硬件资源。

H3C WS5820-WINET交换机支持BIMS协议,能自动从服务器下载配置文件和应用程序,实现零配置启动,大幅度降低了大型网络和复杂网络的初始配置工作量。

高可靠性

H3C WS5820-WINET系列交换机具备设备级和链路级的多重可靠性保护。硬件支持过流保护、过压保护和过热保护技术;支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速,这些设计使设备具备了很高的可靠性。

除了设备级可靠性以外,该产品还支持丰富的链路级可靠性技术,包括LACP/STP/RSTP/MSTP/Smart Link等保护协议。

绿色节能

H3C WS5820-WINET系列交换机采用最新节能芯片以及创新的架构设计方案,实现千兆交换机的最低功耗,给用户带来绿色、环保、节能的全新网络接入产品,降低用户维护成本。

同时H3C WS5820-WINET系列交换机采用多种绿色节能设计,包括auto-power-down(端口自动节能),如果在一段时间内接口状态始终为down,则系统自动停止对该接口供电,自动进入节能模式;支持EEE节能功能,端口如果在连续一段时间之内空闲,系统会将该端口设置为节能模式,当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务,达到节能的效果,满足材料环保与安全性的欧盟RoHS标准。

H3C WS5820-WINET系列交换机8端口及24端口口非POE款型采用无风扇静音设计,大幅度降低设备的功耗以及故障点,同时降低辐射,达到家用电器的辐射标准,对人体无伤害。

IRF2(第二代智能弹性架构)

 WS5820系列交换机支持IRF2(第二代智能弹性架构)技术,将多台物理设备互相连接起来,使其虚拟为一台逻辑设备,也就是说,用户可以将这多台设备看成一台单一设备进行管理和使用。IRF可以为用户带来以下好处:

 简化管理 IRF架构形成之后,可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备,通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果,而不用物理连接到每台成员设备上分别对它们进行配置和管理。

 简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的,例如路由协议会作为单一设备统一计算,而随着跨设备链路聚合技术的应用,可以替代原有的生成树协议,这样就可以省去了设备间大量协议报文的交互,简化了网络运行,缩短了网络动荡时的收敛时间。

 弹性扩展 可以按照用户需求实现弹性扩展,保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”,不影响其他设备的正常运行。

 高可靠 IRF的高可靠性体现在链路,设备和协议三个方面。成员设备之间物理端口支持聚合功能,IRF系统和上、下层设备之间的物理连接也支持聚合功能,这样通过多链路备份提高了链路的可靠性;IRF系统由多台成员设备组成,一旦Master设备故障,系统会迅速自动选举新的Master,以保证通过系统的业务不中断,从而实现了设备级的1:N备份;IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备,从而实现1:N的协议可靠性。

 高性能 对于高端交换机来说,性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此,IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍,从而大幅度提高了设备的性能。

IRF3.1(纵向虚拟化)

 WS5820系列交换机产品支持IRF3.1(Intelligent Resilient Framework 3.1)纵向虚拟化技术,通过802.1BR技术将接入设备作为远程接口板加入主设备系统,在纵向维度上将核心层设备和接入层设备虚拟为一台逻辑设备,以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3.1技术可以简化管理,大幅度降低网络管理节点;简化布线压缩网络层级,最终实现数据转发平面虚拟化。IRF3.1纵向虚拟化技术可以为用户带来以下好处:

 统一管理:IRF3.1架构形成之后,连接到主设备就可以集中配置和管理架构内的所有成员,而不用物理连接到每台成员设备上单独配置。

 统一安全策略:整网的安全策略只需在主设备上进行配置,避免了对全网设备逐一配置所带来的潜在策略冲突,并大幅降低了安全部署工作量。

 简化网络层级:支持大规模的远程接口板扩展能力,传统需要三层网络架构才能实现的组网结构通过IRF3.1可以简化为二层组网,网络的物理和逻辑层次更为简化,布线更加简单。

 简化业务:IRF3.1架构中的各种业务配置基于单一逻辑设备进行配置,这样可以大幅简化整网的VLAN、IP、路由、Mpls等规划注意事项。

 方便维护:所有接入设备的配置和软件版本均由主设备自动分配,新增设备的加入或离开时可以实现“热插拔”和零配置,不影响其他设备的正常运行,整网的故障排除也是单点的。

三层路由特性

 支持丰富的三层路由特性,支持静态路由、RIP 、RIPng、OSPF V1/V2/V3 等路由特性。

云运维及云管理

H3C WS5820-WINET可配合绿洲云管理平台,企业无需自己搭建专业的管理服务器和软件,即可享用专业的网络管理和运维服务,极大降低企业用户网络管理的投资成本,同时提高网络运维管理体验。

主机及电源选购

H3C WS5820-WINET系列以太网交换机及电源选配:

设备名称

数量

备注

WS5820-10P-WiNet以太网交换机主机

1

可选

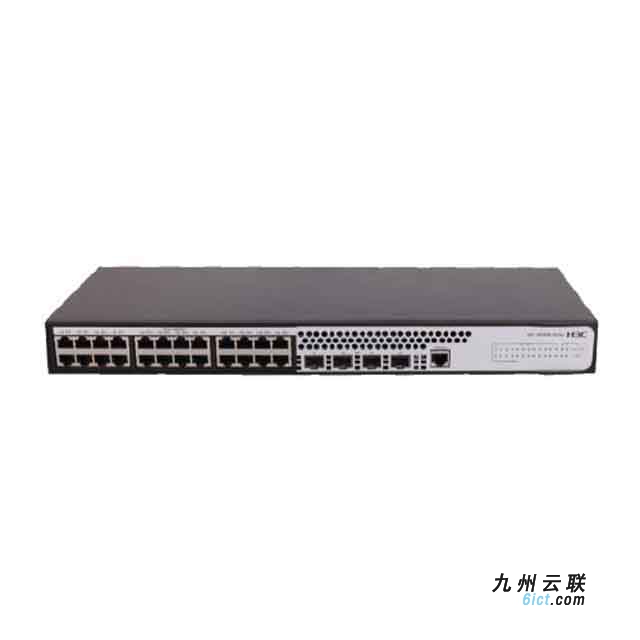

WS5820-28P-WiNet以太网交换机主机

1

可选

WS5820-28TP-POE-WiNet以太网交换机主机

1

可选

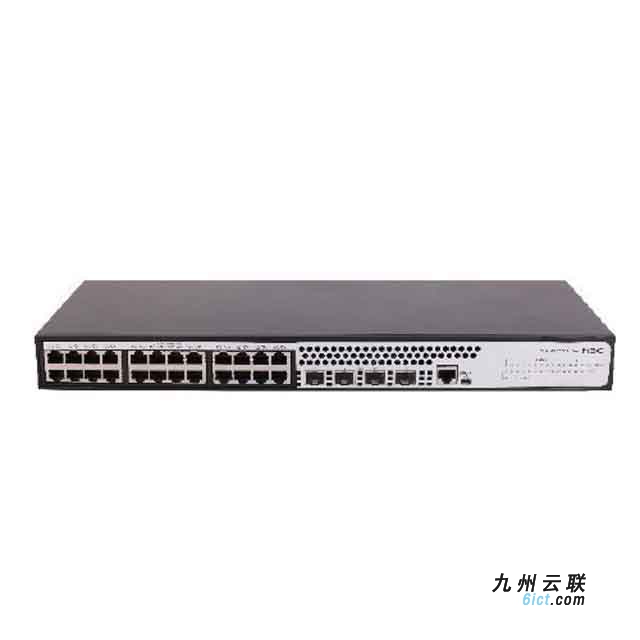

WS5820-28X-WiNet以太网交换机主机

1

可选

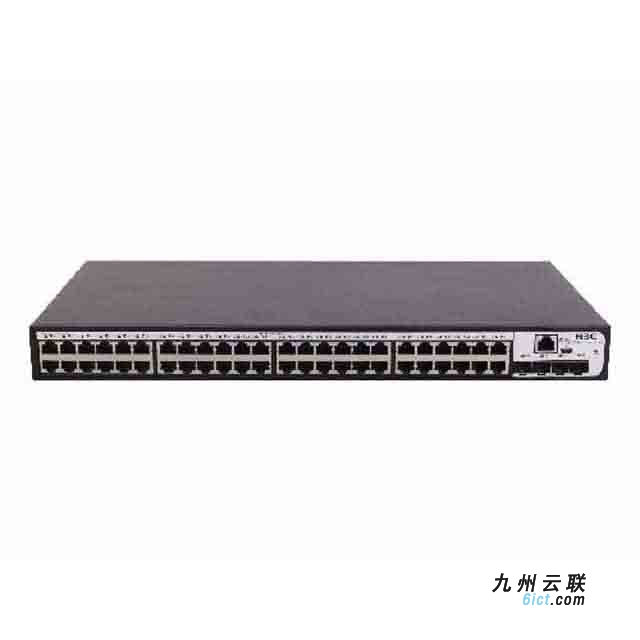

WS5820-52X-WiNet以太网交换机主机

1

可选

WS5820-28X-POE-WiNet以太网交换机主机

1

可选

WS5820-28P-POE-WiNet以太网交换机主机

1

可选

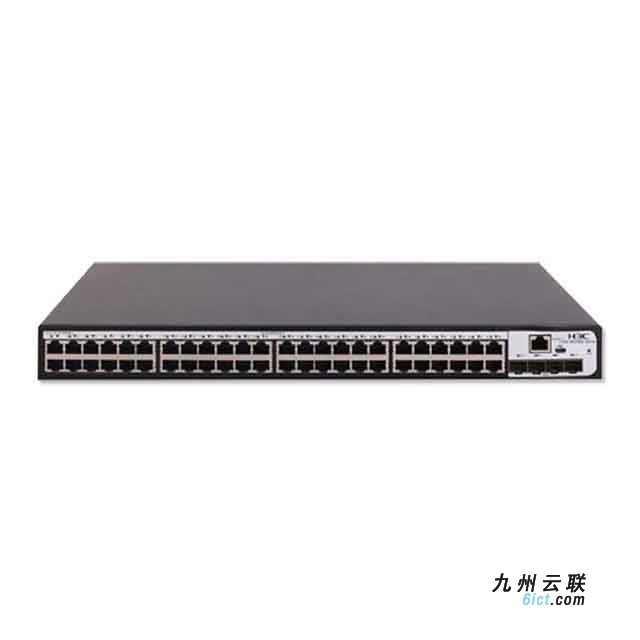

WS5820-52TP-WiNet以太网交换机主机

1

可选

光模块选购

H3C WS5820-WINET系列以太网交换机SFP千兆光模块选购:

SFP模块名称

中心波长

SFP模块提供的用户接口连接器类型

接口线缆规格及最大传输距离

数量

备注

1000BASE-SX-SFP

850nm

LC

50/125µm多模光纤 550m

可选

62.5/125µm多模光纤 275m

可选

1000BASE-LX-SFP

1310nm

9µm/125µm单模光纤10km

可选

1000BASE-LH-SFP

9µm/125µm单模光纤 40km

可选

1000BASE-ZX-LR-SFP

1550nm

9µm/125µm单模光纤 40km

可选

1000BASE-ZX-VR-SFP

9µm/125µm单模光纤 70km

可选

SFP-GE-LX-SM1310-BIDI

TX:1310

RX:1490

9/125µm单模光纤 10km

可选

SFP-GE-LX-SM1490-BIDI

TX:1490

RX:1310

SFP-GE-T

不涉及

RJ-45

双绞线 100m

可选

H3C WS5820-WINET系列以太网交换机SFP百兆光模块选购:

SFP模块名称

中心波长

SFP模块提供的用户接口连接器类型

接口线缆规格及最大传输距离

数量

备注

SFP-FE-SX-MM1310-A

850nm

LC

62.5µm /125µm多模光纤 2km

可选

SFP-FE-LX-SM1310-A

1310nm

9µm /125µm单模光纤15km

可选

SFP-FE-LH40-SM1310

9µm/125µm单模光纤 40km

可选

SFP-FE-LH80-SM1550

1550nm

9µm/125µm单模光纤 80km

可选

SFP-FE-LX-SM1310-BIDI

TX:1310

RX:1550

9µm/125µm单模光纤 15km

可选

SFP-FE-LX-SM1550-BIDI

TX:1550

RX:1310

H3C WS5820-WINET系列以太网交换机SFP+万兆光模块选购:

SFP+模块名称

中心波长

用户接口连接器类型

接口线缆规格及最大传输距离

数量

备注

SFP-XG-SX-MM850-A

850nm

LC

50µm/125µm多模光纤 300m

可选

SFP-XG-LX-SM1310

1310nm

9µm/125µm单模光纤 10km

可选

SFP+电缆0.65m

-

-

传输距离0.65m

可选

SFP+电缆1.2m

-

-

传输距离1.2m

可选

SFP+电缆3m

-

-

传输距离3m

可选

SFP+电缆5m

-

-

传输距离5m

可选
