锐捷RG-S7800C系列新一代融合核心交换机
主要特点
- 虚拟化让资源按需分配
- 虚拟交换单元VSU3.0
- 虚拟交换设备VSD
- 电信级的高可靠性设计
- CLOS架构构筑无阻塞交换
- 多进程模块化操作系统
产品中心 行业资讯 解决方案 技术中心 华为交换机
虚拟化让资源按需分配
虚拟交换单元VSU3.0
RG-S7800C系列支持业界领先的VSU3.0(Virtual Switching Unit,虚拟交换单元)虚拟化技术,将多台物理设备虚拟化为一台逻辑设备,统一运行管理,大幅减少网络节点,降低网络运维管理人员工作量。增加网络可靠性,实现50~200ms链路故障快速切换,保障关键业务不中断传输。支持跨设备链路聚合,方便接入服务器/交换机实现双活链路上联,网络有效连接带宽成倍增加。
虚拟交换设备VSD
RG-S7800C系列通过VSD(Virtual Switch Device,虚拟交换设备)技术可将一台设备虚拟化为多台虚拟设备,每台虚拟设备具有独立的配置管理界面、独立硬件资源分配(比如内存、TCAM、硬件转发表),可以独立重启而不影响其它的虚拟交换机。有效为您实现网络资源的按需分配,可让核心交换机资源同时共享给多个区域或用户使用。另外,通过同时开启VSU 3.0和VSD技术,可以实现网络资源的彻底池化。
电信级的高可靠性设计
RG-S7800C各关键部件均为冗余设计:主控引擎1+1冗余,电源模块N+M冗余,风扇1+1冗余,同时各冗余组件均支持热插拔,最大程度上提高整机的可靠性和可用性。
支持热补丁和ISSU技术,可实现设备在线进行补丁升级。
支持GR for OSPF/IS-IS/BGP等,支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/静态路由等,实现各协议的快速故障检测机制,故障检测时间小于50ms。
CLOS架构构筑无阻塞交换
采用先进的CLOS多级多平面交换架构,实现转发与控制平面完全分离,即能够配置独立的交换网板与独立的主控板,确保各端口间全线速无阻塞,提供持续的带宽升级能力和业务支撑能力。
采用业务板卡与交换网板完全正交设计,跨板卡流量通过正交连接器传输到交换网板上做交换,实现背板“零”走线,传输损耗较小,极大降低信号衰减,提高业务流量交换机内部传输效率。
多进程模块化操作系统
从1998年起,锐捷网络就开始了模块化操作系统的研发投入,RG-S7800C软件平台基于新一代的RGOS 11.X多进程模块化操作系统,将松耦合的防火墙、无线、认证等业务特性归并到统一云架构网络操作系统平台,支持全面的虚拟化能力和丰富的数据中心和园区网特性。在多进程模块化、进程备份、热补丁等关键可用性指标上达到业界顶尖水平。
高效的绿色节能
内部系统低压供电设计,高效率模块化电源,供电系统效率更高。
多核CPU支持动态功耗管理,全部以太网电口支持EEE高效节能标准,低负载时可节约功耗。
智能风扇支持256级调速,精密温控,节能降噪。高温下可长期工作,适应恶劣环境,为您大幅度降低能耗。
技术参数 | 参数描述 | ||||
产品型号 | RG-S7805C | RG-S7808C | RG-S7810C | ||
模块插槽 | 5个(2个用于管理引擎模块) | 8个(2个用于管理引擎模块) | 10个(2个用于管理引擎模块),另外支持2个交换网板 | ||
交换网板槽位 | 内置 | 2(主控集成) | 4(2主控集成) | ||
交换容量 | 31.8Tbps/162.9Tbps
(配套F系列板卡47.7Tbps/162.9Tbps) |
57.6Tbps/234.6Tbps
(配套F系列板卡86.4Tbps/234.6Tbps) |
66.4Tbps/264.16Tbps
(配套F系列板卡132.8Tbps/500.5Tbps) |
||
包转发速率 | 6710Mpps/36763Mpps
(配套F系列板卡10065Mpps/36763Mpps) |
7740Mpps/50400Mpps
(配套F系列板卡11610Mpps/50400Mpps) |
9100Mpps/77760Mpps
(配套F系列板卡18200Mpps/155520Mpps) |
||
设备虚拟化 | 支持VSU3.0(Virtual Switching Unit,虚拟交换单元)
支持VSD(Virtual Switch Device,虚拟交换设备) |
||||
SDN | 支持OpenFlow 1.3 | ||||
L2 特性 | 支持Jumbo Frame
支持802.1Q 支持STP、RSTP、MSTP 支持Super VLAN 支持GVRP 支持QinQ、灵活QinQ 支持LLDP 支持ERPS(G.8032) |
||||
MPLS | 支持MPLS L3VPN
支持MPLS 6VPE 支持MPLS IPv6 |
||||
IPv4 特性 | 支持静态路由、RIP、OSPF、IS-IS、BGP4
支持VRRP 支持等价路由 支持策略路由 支持GRE隧道 |
||||
IPv6 特性 | 支持静态路由、OSPFv3、BGP4+、IS-ISv6、MLDv1/v2
支持VRRPv3 支持等价路由 支持策略路由 支持手工隧道、自动隧道、ISATAP隧道、支持GRE隧道等 |
||||
组播 | 支持IGMP v1,v2,v3
支持IGMP Snooping 支持IGMP Proxy 支持PIM-DM、PIM-SM、PIM-SSM等组播路由协议 支持MLD 支持组播静态路由 |
||||
VXLAN | 支持VXLAN二层网桥
支持VXLAN三层网关 |
||||
ACL | 支持标准、扩展、专家级ACL
支持ACL 80 支持IPv6 ACL |
||||
QoS | 支持802.1P
支持SP、WRR、DRR、SP+WRR、SP+DRR等队列调度机制 支持RED/WRED 支持基于出端口/入端口的限速 |
||||
镜像 | 支持多对一镜像、一对多镜像、基于流的镜像
支持SPAN、RSPAN远程镜像,支持VLAN的镜像 |
||||
可靠性 | 主控板支持1+1冗余备份
电源支持N+M冗余备份、风扇支持1+1冗余备份 各组件支持热插拔 支持热补丁功能,可在线进行补丁升级 支持ISSU 支持GR for OSPF/IS-IS/BGP 支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/静态路由等 支持光口故障隔离 支持启机系统双物理芯片 |
||||
安全性 | 支持NFPP(基础安全保护策略)
支持CPP(CPU保护) 支持DAI,端口安全,IP Source Guard 支持802.1x 支持Portal认证、支持RADIUS和TACACS+用户登录认证 支持uRPF 支持登录认证、口令安全 支持支持未知组播不送CPU、支持未知单播抑制 支持SSHv2,为用户登录提供安全加密通道 支持IPv6 SAVI |
||||
管理性 | 支持Console/AUX Modem/Telnet/SSH2.0 命令行配置
支持FTP、TFTP、Xmodem文件上下载管理 支持SNMP V1/V2c/V3 支持RMON 支持NTP时钟 支持故障后报警和自恢复 支持系统工作日志 支持sFLOW |
||||
绿色节能 | 支持802.3az节能以太网 | ||||
尺寸(宽x深x高)(mm)
|
442 x 521x 175(4U) | 442 x 535x 441.7 (10U) | 442 x 560x 442 (10U) | ||
RG-S7805C电源 | RG-PA300I-F: 90~180V 功率:300W;180~264V 功率:300W | ||||
RG-S7808C电源 | RG-PA600I-F: 90~180V 功率:600W;180~264V 功率:600W
RG-PA1600I-F: 90~180V 功率:1200W;180~264V 功率:1600W RG-PA3000I-PL:90~176V 功率:1200W;176~210V 功率:2500W 210~264V 功率:3000W RG-PA1600I-PL:90~176V 功率:1200W;176~264V 功率:1600W |
||||
RG-S7810C电源 | RG-PA1600I:90~180V功率:1200W;180~264V功率:1600W
RG-PA600I: 90~180V功率:600W;180~264V功率: 600W RG-PD1600I:-40.5V~ -75V 功率:1400W RG-PD600I: -40.5V~ -75V 功率:600W |
||||
MTBF | > 200,000小时 | ||||
温度 | 工作温度:0℃ 到 50℃
存储温度:-40℃ 到 70℃ |
||||
湿度 | 工作湿度:10% 到 90% RH(无冷凝)
存储湿度:5% 到 95% RH |
||||
防雷 | 6KV | ||||
工作高度/海拔 | -500~5000M |
中小型网络核心
大型网络汇聚
1、主机箱及管理引擎
根据产品具体型号选择需配置的主机箱及主控引擎。
型号 | 描述 |
RG-S7800C主机箱及主控引擎 | |
S7810C | RG-S7810C主机,可插8张业务板,2张主控引擎,2张交换网板 |

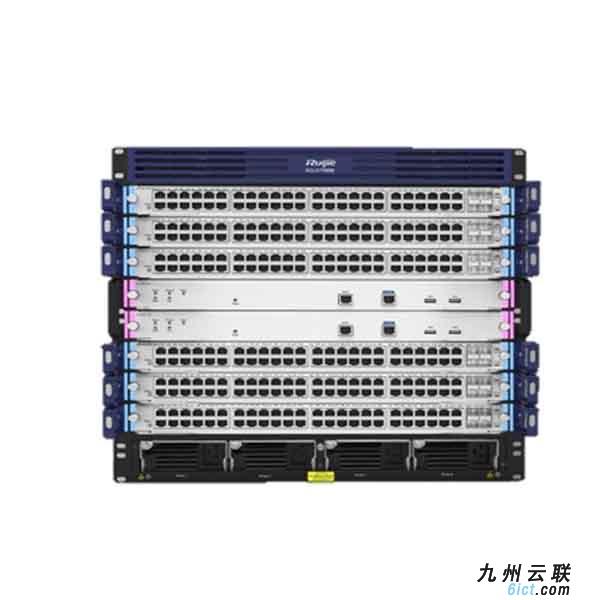

S7808C | RG-S7808C主机,可插6张业务板,2张主控引擎 |

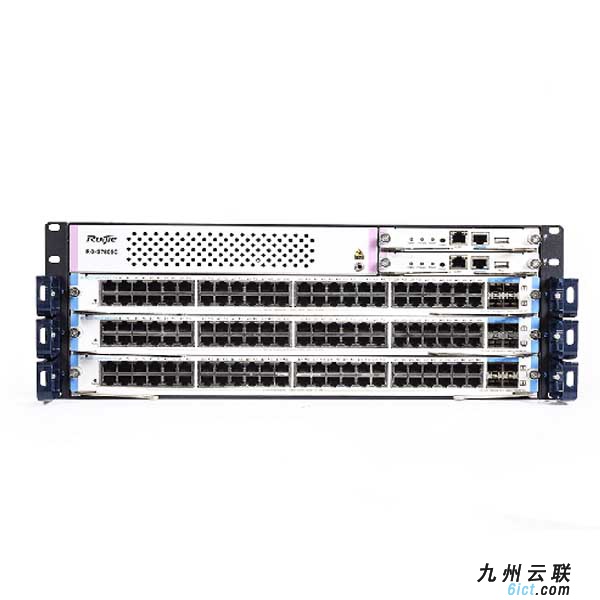

S7805C | RG-S7805C主机,可插3张业务板,2张主控引擎 |
M7810C-CM | S7810C高性能一代主控引擎 |
M7810C-CM-F | S7810C高性能二代主控引擎 |
M7800C-CM | S7808C高性能一代主控引擎 |
M7808C-CM II | S7808C高性能二代主控引擎 |
M7805C-CM | S7805C高性能一代主控引擎 |
M7805C-CM II | S7805C高性能二代主控引擎 |
2、电源风扇配置
至少选择一个电源,请根据设备供电需求选择电源模块。
型号 | 描述 |
RG-PA300I-F | S7805C电源模块(交流,300W,10A) |
RG-PA460I-F | S7805C电源模块(可以冗余,交流,460W,10A) |
RG-PA600I-F | S7808C电源模块(可以冗余,交流,600W,10A) |
RG-PA1600I-F | S7808C电源模块(可以冗余,交流,1600W,16A) |
RG-PA1600I-PL | 通用PoE电源模块(可以冗余,交流,1600W,16A) |
RG-PA3000I-PL | 通用PoE电源模块(可以冗余,交流,3000W,16A) |
RG-PD600I-F | S7808C电源模块(可以冗余,直流,600W,-48VDC) |
RG-PA600I | S7810C电源模块(可以冗余,交流,600W,10A) |
RG-PD600I | S7810C电源模块(可以冗余,直流,600W,20A) |
RG-PA1600I | S7810C电源模块(可以冗余,交流,1600W,16A) |
RG-PD1600I | S7810C电源模块(可以冗余,直流,1400W,50A) |
M78-PSE | S7808C PoE电源框,配合RG-PA1600I-PL和RG-PA3000I-PL使用 |
M08-FAN | S7808C风扇,每个M08-FAN风扇盘由2个风扇单元和1块风扇监控板组成,M08-FAN向外抽风,形成对流(主机默认已配置) |
3、交换网板
至少选择一个电源,请根据设备供电需求选择电源模块。
型号 | 描述 |
M7810C-FE-D I | RG-S7810C交换网板I |
M7810C-FE-F I | RG-S7810C 二代交换网板 |
4、主机线卡
根据具体情况选择主机线卡。
型号 | 描述 |
商业级线卡 | |
M7800C-48XS-FB | 48端口万兆以太网光口(SFP+,LC), |
M7800C-4CQ-FB | 4端口100G以太网光口(QSFP28,LC) |
M7800C-8CQ-FB | 8端口100G以太网光口(QSFP28,LC) |
M7800C-48GT-FA | 48端口千兆以太网电口(RJ45) |
M7800C-48SFP-FA | 48端口千兆以太网光口(SFP,LC) |
M7800C-16SFP8XS-EA | 16端口千兆以太网光口(SFP,LC)+8端口万兆以太网光接口板(SFP+,LC) |
M7800C-24SFP/12GT4XS-EA | 24端口千兆以太网光口(SFP,LC)+12端口千兆以太网电口复用(RJ45)+4端口万兆以太网光口(SFP+,LC) |
M7800C-24GT24SFP4XS-EA | 24端口千兆以太网电口(RJ45)+24端口千兆以太网光口(SFP,LC)+4端口万兆以太网光口(SFP+,LC) |
M7800C-36GT12SFP4XS-EA | 36端口千兆以太网电口(RJ45)+12端口千兆以太网光口(SFP,LC)+4端口万兆以太网光口(SFP+,LC) |
M7800C-48SFP4XS-EA | 48端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口板(SFP+,LC) |
M7800C-48GT4XS-EA | 48端口千兆以太网电口(RJ45)+4端口万兆以太网光接口板(SFP+,LC) |
M7800C-48GT4XS-P-EA | 48端口千兆以太网电口(RJ45)+4端口万兆以太网光接口板(SFP+,LC)(支持PoE/PoE+) |
M7800C-32XS4QS-DA | 32端口万兆以太网光口(SFP+,LC)+4端口40G以太网光接口板(QSFP+,MPO) |
M7800C-24XT4QXS-DA | 24端口10G以太网电口(RJ45)+4端口40G以太网光接口板(QSFP+,MPO) |
M7800C-24GT24SFP4XS-EB | 24端口千兆以太网电口(RJ45)+24端口千兆以太网光口(SFP,LC)+4端口万兆以太网光口(SFP+,LC) |
M7800C-24SFP/12GT4XS-EB | 24端口千兆以太网光口(SFP,LC)+12端口千兆以太网电口复用(RJ45)+4端口万兆以太网光口(SFP+,LC) |
M7800C-48GT4XS-EB | 48端口千兆以太网电口(RJ45)+4端口万兆以太网光接口板(SFP+,LC) |
M7800C-48SFP4XS-EB | 48端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口板(SFP+,LC) |
M7800C-36GT12SFP4XS-EB | 36端口千兆以太网电口(RJ45)+12端口千兆以太网光口(SFP,LC)+4端口万兆以太网光口(SFP+,LC) |
*M7800C-24QXS-DA | 24端口40G以太网光接口板(OSFP+MPO) |
*RG-M7800C-MU-F | 独立硬件监控卡,控制平面与监控平面分离,支持1+1冗余备份 |
*RG-WALL 1600-B-F | 高性能防火墙模板 |
*RG-M7800C-WS-F | 无线控制模块 |
* 表示后续可支持产品
