华为OceanStor 5000, 5000F, 6000, 6000F系列存储与服务器链接说明(连接GE/10GE电端口)

分类:存储知识 2854 0

OceanStor 5110 V5, 5210 V5, 5300 V5, 5500 V5, 5600 V5, 5800 V5, 6800 V5, 5110F V5, 5210F V5, 5300F V5, 5500F V5, 5600F V5, 5800F V5, 6800F V5。本文档主要介绍存储系统硬件设备的安装步骤,包括安装前应注意的安全事项、机柜安装、机柜内部设备安装、线缆安装、硬件安装检查、设备上电和检查以及接地规范等

连接GE/10GE电端口

通过网线将控制框GE/10GE电端口与应用服务器端口进行连接,建立业务通道,实现存储设备与应用服务器之间的数据交换。

前提条件

本安装过程中所需要的安装工具和材料包括:

  • 网线
  • 线扣
  • 斜口钳

背景信息

  • 当GE电端口的速率设置为1000Mb时,不支持半双工模式。
  • 当GE电端口或应用服务器(或交换机)的网口为非自适应模式时,必须使用交叉网线连接控制框和应用服务器,否则可能导致控制框和应用服务器之间无法通信。

为了提高系统可靠性请仔细阅读并遵循下面的规则:

  • 2U控制框和3U控制框:
    • 同一个存储系统中,控制器A和控制器B的ETH端口连线保持对称,即两个控制器上接口模块所在的槽位相同且使用的端口位置相同。
    • 对于端口绑定场景,同一个存储系统中,控制器A和控制器B绑定端口的所有成员端口位置对称,即两个控制器上接口模块所在的槽位相同且使用的端口位置相同。
  • 6U控制框:
    • 同一个存储系统中,控制器A和控制器B、控制器C和控制器D的ETH端口连线保持对称,即两个控制器上接口模块所在的槽位相同且使用的端口位置相同。
    • 对于端口绑定场景,同一个存储系统中,控制器A和控制器B、控制器C和控制器D绑定端口的所有成员端口位置对称,即两个控制器上接口模块所在的槽位相同且使用的端口位置相同。

存储设备与应用服务器的连接方式有两种:

  • GE电端口使用的标准线缆是CAT5网线,也可使用CAT6A屏蔽网线。10GE电端口使用的标准线缆是1m~3m的CAT6A屏蔽网线。
  • 10GE电端口与GE电端口的连线方法相同,下图以GE电端口连接应用服务器为例进行说明。
  • 直接连接。如图7-23、图7-24和图7-25所示。

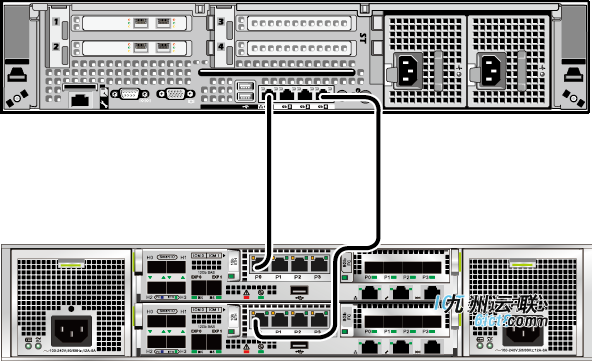

    图7-23 GE电端口直接连接应用服务器(2U控制框)

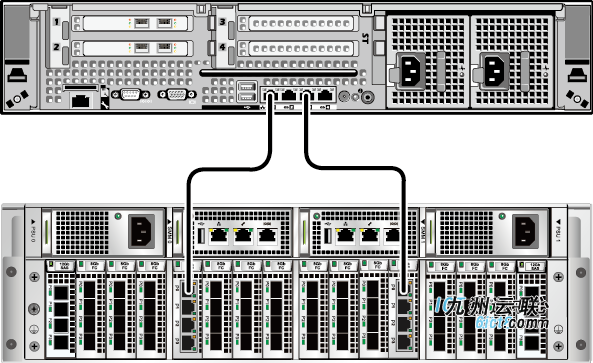

    图7-24 GE电端口直接连接应用服务器(3U控制框)

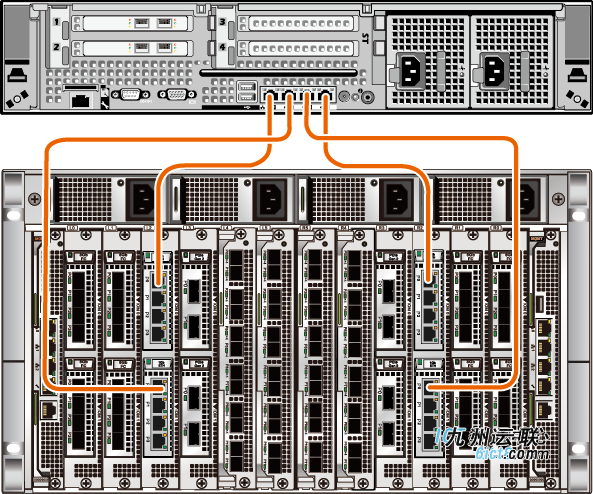

    图7-25 GE电端口直接连接应用服务器(6U控制框)
    • 通过交换机连接。如图7-26、图7-27和图7-28所示。

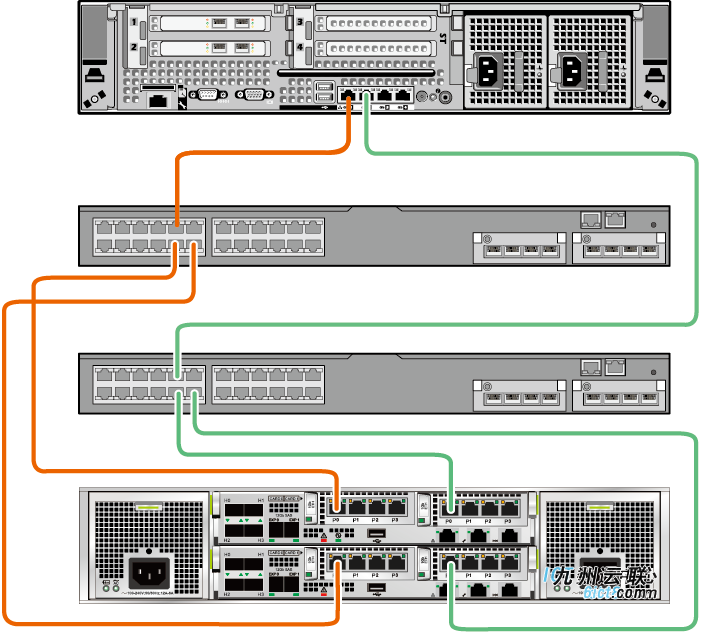

    图7-26 GE电端口通过以太网交换机连接应用服务器(2U控制框的四链路冗余)

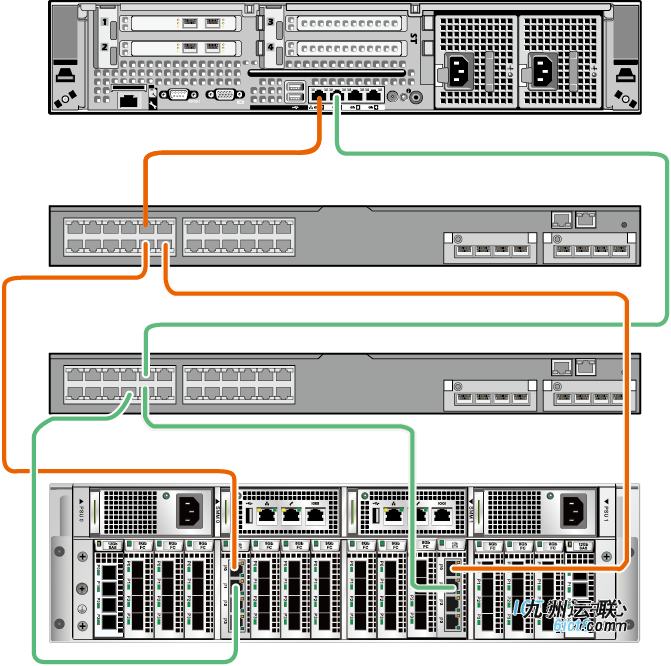

    图7-27 GE电端口通过以太网交换机连接应用服务器(3U控制框的四链路冗余)
    图7-28 GE电端口通过以太网交换机连接应用服务器(6U控制框的四链路冗余)

本文以连接6U控制框的两个控制器为例绘制四链路冗余组网,连接四个控制器的组网方法与之类似(即每个控制器与每个交换机都有连接)。

通过以太网交换机连接时,建议您提前做好以下规划:

  • 交换机网段的规划。确定本次使用网段对应的交换机端口。
  • 交换机的首尾端口常用于交换机之间互相连接。

下面操作步骤以连接GE电端口为例进行说明。

操作步骤

  1. 将网线的一端插入GE电端口。
  2. 建立与应用服务器网口的连接。
    • 直接连接。将网线的另一端直接连接应用服务器网口。
    • 通过以太网交换机连接。将网线的另一端连接至交换机。再使用网线连接交换机至应用服务器。



  3. 重复步骤1到步骤2,连接其他GE电端口至应用服务器。
  4. 布放、绑扎网线。
